是否有现货：	是	认证：	ISO9001
品牌：	沃得精机	控制形式：	人工
布局形式：	立式	产品类型：	全新
动力类型：	气动	作用对象：	金属
速度：	普通	滑块行程：	2500
主电机功率：	3	喉口深度：	2
适用行业：	3	模柄孔尺寸：	3
行程次数：	4	型号：	4
规格：	2	商标：	2
包装：	4

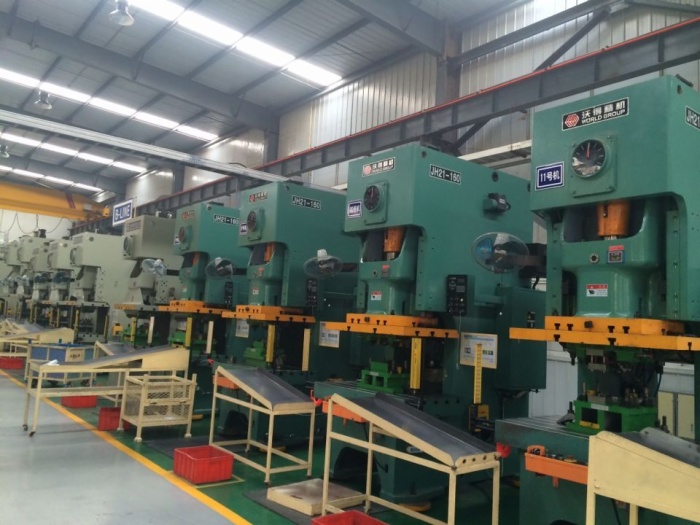

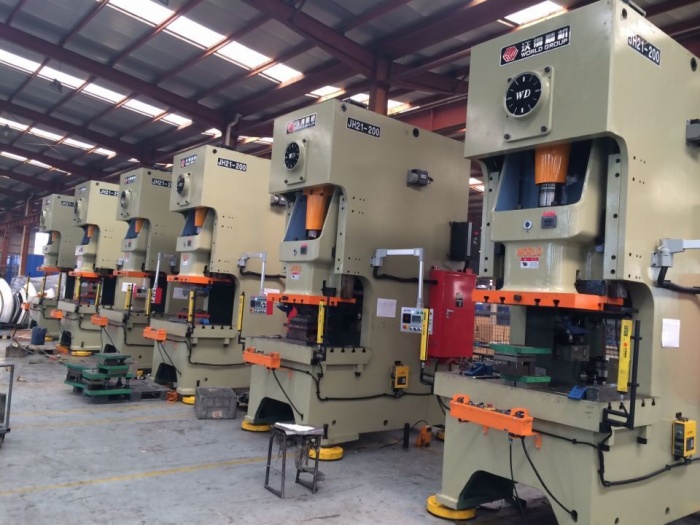

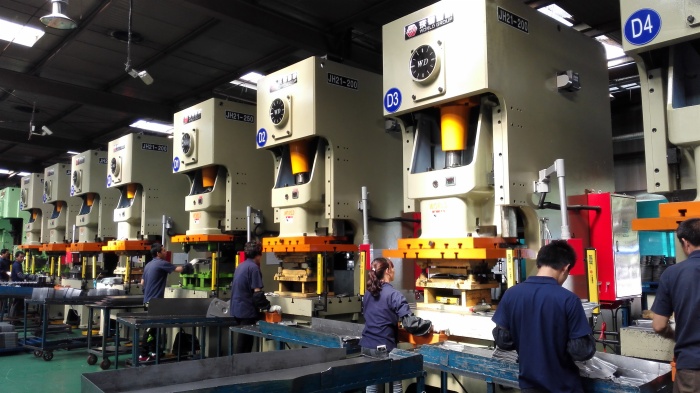

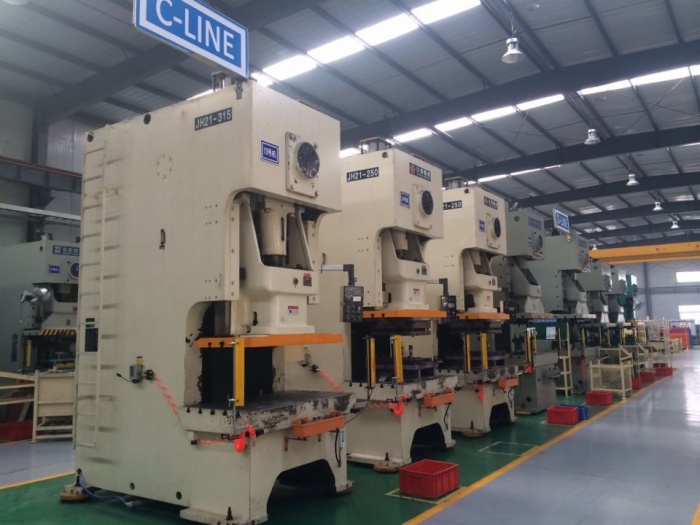

持重端庄的外形结构，细腻考究的油漆工艺，颇具匠心的制造技术，业界顶级的精品配置，久经考验的内在品质，精益求精的开放心态，尽显沃得精机JH21系列压力机的智者风范。 有智者，成大志。
性能特点： 优质钢板焊接机身，均经过回火（或振动时效）抛丸处理，刚性好，精度稳定。

曲轴纵置，结构紧凑，曲轴经高频率淬火后磨削处理，光洁度好，转动灵活；矩形六面加长导轨，导向面青铜镶板，导向精度高。

气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音，消除连杆与滑块间隙，减少受力零件冲击与磨损。

整体采用进口PLC集中控制，气路选用进口安全双联阀控制，可实现点动、寸动、单次和连续冲压。

滑块、导轨、工作台板、连杆、接套等关键件均采用树脂砂制造，与一般的粘土砂制造相比，改善表面粗糙度1-2级，提高尺寸精度2-3级。

JH21-60及以上吨位产品采用电动调节装模高度，精品配置，关键件如气动原件、电器原件、密封件、按钮等均选用进口件。

标准配置：

技术参数		代号	单位	JH21-25	JH21-45	JH21-60
滑块公称力		Pe	KN	250	450	600
公称力行程		Sp	mm	3	4	4
滑块行程		S	mm	80	120	140
行程次数	固定	n	times/min	100	80	70
?	可变	?	times/min	60-100	50-80	45-70
封闭高度		H2	mm	250	270	300
封闭高度调节量		t	mm	50	60	70
滑块中心至机身距离		C1	mm	210	225	270
立柱距离		d1	mm	450	515	560
滑块底面尺寸	左右	a	mm	360	410	480
?	前后	b	mm	250	340	400
模柄孔尺寸	直径	d	mm	40	50	50
?	深度	i	mm	65	60	70
工作台尺寸	左右	C	mm	720	825	930
?	前后	D	mm	400	440	520
落料孔直径		φ	mm	150	150	150
工作台厚度		H3	mm	80	110	130
工作台离地面距离		H1	mm	780	800	900
外形尺寸	前后	A	mm	1496	1585	1540
?	左右	B	mm	945	1075	1200
?	高	H	mm	2120	2391	2570
地脚螺栓距离	前后	a＇	mm	980	1075	1100
?	左右	b＇	mm	690	760	840
电动机	型号	?	?	Y100L2-4	Y132S-4	Y132S-4
?	功率	?	KW	3	5.5	5.5
重量		?	kg	2450	3550	5150

技术参数		代号	单位	JH21-80	JH21-125	JH21-160
滑块公称力		Pe	KN	800	1250	1600
公称力行程		Sp	mm	5	6	6
滑块行程		S	mm	160	180	200
行程次数	固定	n	times/min	60	50	45
?	可变	?	times/min	40-60	35-50	30-45
封闭高度		H2	mm	320	350	400
封闭高 编辑：潮阳友信机械有限公司  时间：2019/09/02 上一条：暂时没有！ 下一条：广东深圳沃德J23普通机械冲床 Back 版权所有：潮阳友信机械有限公司
