广东深圳钜凌摇臂钻3050/万向摇臂钻床/摇臂钻床z3050
| 是否有现货： | 是 | 认证： | ISO9001 |
| 产品类型： | 全新 | 轴数量： | 双轴 |
| 作用对象材质： | 金属 | 精密度： | 高精度 |
| 布局形式： | 立式 | 控制形式： | 人工 |
| 类型： | 摇臂钻床 | 自动化程度： | 半自动 |
| 品牌： | 钜凌 | 适用行业： | 钻孔 |
| 主电机功率： | 3 | 外形尺寸： | 1000 |
| 钻孔直径范围： | 50 | 主轴转速范围： | 0-1600 |
| 主轴孔锥度： | 4 | 型号： | 4 |
| 规格： | 56 | 商标： | 7 |
| 包装： | 5 |

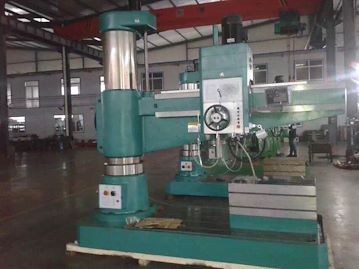

Z3050×16，大写字母Z是钻床的简称，30为摇臂、后面50为钻孔直径、×16为臂长，Z3050×16摇臂钻床适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作，在具有工艺装备的条件下可以进行镗孔。
Z3050×16/I型摇臂钻床技术参数：
参数项目Z3050×16/I
钻孔最大直径mm50
主轴端面至工作台距离mm320-1220
主轴中心至立柱母线距离mm350-1600
主轴行程mm315
主轴锥孔（莫氏）5
主轴转速范围r.p.m25-2000
主轴转速级数16
主轴进给量范围r.p.m0.04-3.20
主轴进给量级数16
摇臂回转角度360°
主电机功率kw4
升降电机功率kw1.5
液压电机功率0.75KW
工作台尺寸mm500×630
机床重量kg3500
外形尺寸mm2500×1070×2840
操作说明
Z3050×16/I型摇臂钻床主要操作的功能手柄，按钮等全部集中在主轴箱面版上，操作机床非常方便。摇臂带动外柱回转±180度
?摇臂可沿外柱随意升降。主轴箱可沿摇臂导轨左右移动。本机床有三处采用“菱形块夹紧”机构，摇臂升降是由立柱顶部电机通过丝杠螺母副传动实现的。升降螺母上装有保险螺母确保摇臂不能突然落下，摇臂夹紧是由液压驱动菱形块实现的，夹紧后，菱形块自锁。
摇臂自动锁紧和松开
摇臂上升或下降时摇臂夹紧自动松开。摇臂上升或下降结束后，由装在夹紧油缸上面的电器开关控制，摇臂自动锁紧。摇臂与立柱之间的润滑由摇臂夹紧油泵自动提供润滑。
主轴箱及立柱夹紧
主轴箱与立柱夹紧均是液压驱动菱形块夹紧。两动作可同时进行也可分开进行，是由主轴箱面板上的选择按钮实现的。机床的控制采用PLC编程控制器，性能可靠稳定。
主轴箱变速
主轴箱变速采用液压系统控制，液压预选变速，操作方便，转速范围广，可满足各种零件加工需求。
先进工艺

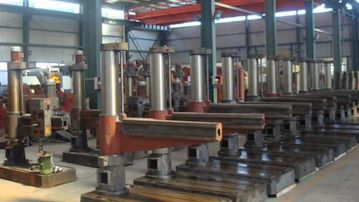

主体铸件采用树脂砂工艺铸造，立柱采用国内先进的离心铸造。保证基础件的优质优材。摇臂导轨采用中频淬火，使用进口设备磨削，保证高精度。齿轮采用特殊优质钢材，经过渗碳淬火，用高精度磨齿机磨削加工，达到高硬度、高耐磨性、低噪音。
| 项目 | 单位 | Z3032 X 10 | Z3035 X 10 | Z3040A X 13 | Z3040B X 13 | Z3040C X 13 | Z3040E X 13 | Z3050B X 16 | |
| 最大钻孔直径 | mm | 32 | 35 | 40 | 40 | 40 | 40 | 50 | |
| 主轴中心线至 立柱母线距离 |
最大 | mm | 780 | 900 | 1300 | 1300 | 1300 | 1300 | 1600 |
| 最小 | mm | 260 | 360 | 300 | 360 | 360 | 300 | 350 | |
| 主轴端面至底 座工作面距离 |
最大 | mm | 980 | 1000 | 1000 | 1050 | 1050 | 1120 | 1050 |
| 最小 | mm | 220 | 260 | 260 | 260 | 260 | 300 | 210 | |
| 主轴行程 | mm | 120 | 200 | 200 | 270 | 270 | 280 | 310 | |
| 主轴锥孔（莫氏） | No. | 4# | 4# | 4# | 4# | 4# | 4# | 5# | |
| 主轴转速范围 | r/min | 108-1000 | 76-1220 | 76-1200 | 35-910 | 35-910 | 32-2500 | 30-1300 | |
| 主轴转速极速 | 级 | 6 | 6 | 6 | 6 | 6 | 16 | 12 | |
| 主轴进给量范围 | mm/r | 0.10-0.25 | 0.10-0.25 | 0.10-0.25 | 0.10-0.25 | 0.10-0.25 | 0.10-1.25 | 0.06-0.60 | |
| 主轴进给量极速 | 级 | 3 | 3 | 3 | 3 | 3 | 8 | 6 | |
| 主电机功率 | kw | 2.2 | 2.2 | 3.0 | 3.0 | 3.0 | 3.0 | 4.0 | |
| 机床重量 | kg | 800 | 1100 | 1500 | 1750 | 2000 | 2500 | 2600 | |
| 机床外形尺寸 | mm | 1135X600X1780 | 1550X720X2060 | 1700X750X2200 | 1800X810X2200 | 1800X810X2200 | 2100X900X2310 | 2200x950x2550 | |
