潮阳友信机械有限公司

是否有现货：	是	认证：	ISO9001
适用行业：	通用	主轴转速级数：	8
刀架数量：	单刀架数控车床	加工零件：	卡盘式数控车床
安装形式：	落地式	动力类型：	联合传动
控制方式：	数控	类型：	数控车床
精密度：	普通精度	布局形式：	卧式
自动化程度：	自动	主电机功率：	5.5
外形尺寸：	1000	最大加工长度：	300
最大加工直径：	320	最大回转直径：	400
型号：	2	规格：	43
商标：	4	包装：	4

●适用于工艺复杂零件的车铣复合加工●简化生产工序，有效提高零件加工精度●成倍地降低生产管理成本

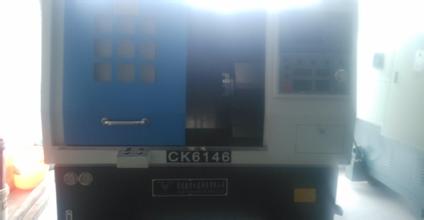

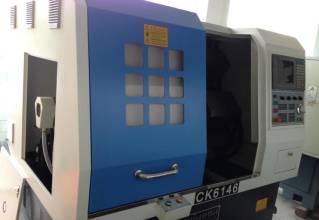

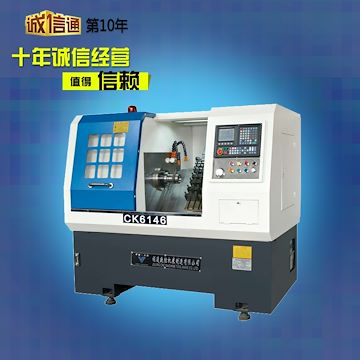

CK6146 斜床身数控车床产品特点： 可实现车、铣、钻、攻丝等多种功能，加工效率高，稳定性好。 机床整体布局紧凑合理，便于保养和维修，符合人机工程学，便于操作，具有极高的性价比，是小型复杂零件加工设备中最好的选择。 排刀数控车床，采用线轨、高精度套筒主轴，是针对高精度易排削、需要效率的相对不太长的轴类，以及盘类的中等零件加工二设计的。 可选配自动拔料器、自动送料机、自动接料盒
机床标准配置 ：

配套件名称	规格型号	生产厂家	备注
数控系统	SYNTEC 6TB	新代
主轴电机	5,5KW	国产
X轴电机	1.3KW	华大
Z轴电机	1.3KW	华大
X/Z轴驱动器		迈信
轴承	P4级轴承	NSK
X轴直线导轨	30规格滚珠	上银
Z轴直线导轨	30规格滚珠	上银
液压卡盘	P4级轴承	NSK
液压油管	6寸中空	国产
刀架	8工位伺服刀架	台湾

型号	单位	Ck6146
床身斜度	度	45°斜床身
导轨形式	?	直排导轨
刀具安装形式	?	排刀式
液压站/水箱	?	整体内置式
床身最大回转直径	mm	Φ400
最大加工直径	mm	Φ360
最大加工长度	mm	150
主轴内径	mm	Φ56
主轴拉杆内径	mm	Φ47
通料最大直径	mm	Φ45
最大排刀数量	把	10
最大行程X/Z轴	mm	450/400
中心高	mm	50
可调最小单位X/Z轴	mm	0.001
丝杆反向间隙	mm	≤0.01
丝杆最快速移动	m/min	24
使用时快速移动X/Z轴	m/min	16-20
重复定位精度X/Z轴	mm	0.003/0.005
加工圆度	mm	≤0.003
加工锥度	mm	≤0.01/100
加工同轴度	mm	≤0.005/100
油缸拉紧力设定	Kgf/cm2	≤25
油缸最大行程	mm	15
主轴无极变频电机功率	kw	4.0
伺服电机功率X/Z	kw	1.5
主轴最高转速	rpm	4000
使用时主轴转速范围	rpm	50-3500
主轴额定（n=1500r）	Nm	25.4
主轴端部行程	?	A2-5
液压站马达	kw	0.75
切屑液马达	kw	0.18
机床重量	kg	2600
外形尺寸	mm	1920*1350*1700
